卡套式管接头

卡套式管接头分多种小类，有直通卡套接头，弯通卡套接头，三通卡套接头，卡套四通接头等，以上种类可为一端螺纹连接，另一端套连接。也可双头都为卡套连接。

卡套式管接头主要外形及连接尺寸：

公称压力：2.5MPa﹑16Mpa 适用温度：≤150℃

适用介质：油﹑水﹑气等非腐蚀性或有腐蚀性介质

制造材料：20#，1Cr18Ni9Ti﹑304﹑316﹑316L

配管：Ф4～Ф42的普通级精度无缝钢管

螺纹尺寸：G1/8，G1/4，G1/2，ZG1/8，ZG1/4，ZG1/2，ZG3/4

锥管螺纹：ZG﹑R﹑G﹑PT﹑NPT、M等

卡套式管接头介绍：

卡套式管接头是目前国内外大力推广使用的新型可靠的管子连接件．它与钢管连接时不需要焊接，管路安装极其方便，有利于防火，防爆和高空作业．耐压能力高．密封性和反复性良好．

我公司生产的卡套式管接头．通过在全国各系统，各单位的多年现场使用，说明它技术性能良好、质量稳定、造型美观、经济实用，深受广大用户的欢迎．

卡套式管接头结构：卡套式管接头是由接头体、螺母和卡套三个零件组成.主要原材料从国外进口，并经严格的理化分析检测，接头体采用精密铸、锻．机加工由数控机床加工完成．所有零配件均经过表面处理．并打印上材料及规格，再经过严格的检测和试验方可出厂．

卡套式管接头的工作原理：双卡套是一个前后端外侧带有锥面．接头体如挤压模具为螺纹连接．内侧有圆锥面密封，卡套尾部与螺母底端锥面相接触后，在螺母的推动下，卡套的四道密封在接头体内锥面作用下，使卡套变形．抵触并切入管子外径，构成管件的密封．

卡套式管接头的安装方法：

卡套式管接头的常规安装步骤：

第一步：将管子插入接头，确保管子端部达到接头底部，并用手指拧紧卡套螺母。
第二步：在卡套螺母的6点位置做一标记。
第三步：用扳手固定接头本体，旋转卡套螺母一又四分之一转，这时所做标记旋转540度，至9点钟位置。

卡套式管接头由三部分组成：接头体、卡套、螺母。当卡套和螺母套在钢管上插入接头体后，旋紧螺母时，卡套前端外侧与接头体锥面贴合，内刃均匀地咬入无缝钢管，形成有效密封。其安装简便，耐压高，故而得到广泛应用。

卡套式管接头具有连接牢靠、耐压能力高、耐温性、密封性和反复性好、安装检修方便、工作安全可靠等特点。

卡套式管接头的工作原理是将钢管插入卡套内，利用卡套螺母锁紧，抵触卡套，切入管子而密封。它与钢管连接时不需焊接，有利于防火、防爆和高空作业，并能消除焊接不慎带来的弊端。因而它是炼油、化工、石油、天然气、食品、制药、仪器仪表等系统自控装置管路中的一种较为先进的连接件。适用于油、气、水等介质管路连接

卡套式管接头的预装：

预装是卡套式管接头的重要环节，直接影响到密封的可靠性。一般需要专用的预器，管径小的接头可以在台钳上进行预装。卡套式管接头主要有卡套式直通管接头、卡套式端、直通接通头、卡套式三通管接头等型式。即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就会造成泄漏，而此问题往往被忽视。正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能大限度地避免出现泄漏问题。

管子端面应平齐。管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。在进行管路连接时，再按规定的拧紧力装配。

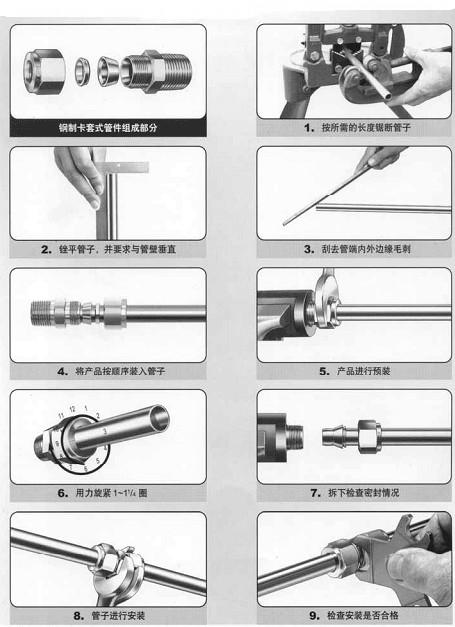

卡套式管接头的安装：按要求对需要酸洗的管子应先酸洗处理；按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断(如火焰切割)或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；将螺母、卡套先后套入管子，卡套前端刃口(小径端)距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；拆开检查卡套是否已切入管子，位置是否正确。卡套不允许有轴向移动，可稍有转动；检查合格后重新旋紧螺母。
